Pogo pin – Pines de contacto por presión para PCB

En algún momento de nuestro camino, cuando hacemos desarrollos de PCBs, nos encontramos con un proceso repetitivo sobre una cantidad de PCBs. Para ello, necesitamos realizar contactos en puntos determinados de forma rápida, precisa y cómoda. Esta tarea la podemos realizar gracias a los Pogo pin.

Los Pogo pin son una serie de terminales con un muelle en su interior, de diversos tamaños y formas, que nos permite presionar ligeramente una PCB sobre ellos, que se adaptan perfectamente a diferentes alturas gracias a ese muelle y un pequeño recorrido que tienen. Al ser enteramente metálicos, son conductores lo que los convierte en un componente altamente usado en las típicas camas de pinchos, para hacer pruebas, o aparatos donde colocamos la misma PCB una y otra vez para por ejemplo, programar el firm o realizar alguna verificación.

Estos pines los podemos encontrar en varias empresas, que se dedican a la fabricación de este tipo de terminales, y si os ponéis a buscar un poco veréis la variedad y formatos que hay. Por ejemplo, hay terminales algo mas robustos, que se utilizan a forma de conector en productos que están compuestos por varias placas y por algún motivo de diseño, no pueden usar los típicos conectores.

Estos terminales se encuentran en cualquier suministrador de componentes electrónicos, aunque a un precio elevado, y también es muy facil encontrar en el mercado chino a traves de eBay o Aliexpress. Tan solo con la busqueda de “pogo pin” encontraremos una infinidad de artículos y modelos e estos terminales. Malo será que alguno de ellos no se adapte a nuestro proyecto! Al final, depende de vosotros mismos como penséis integrar este componente, con el objetivo de ganar eficiencia y comodidad.

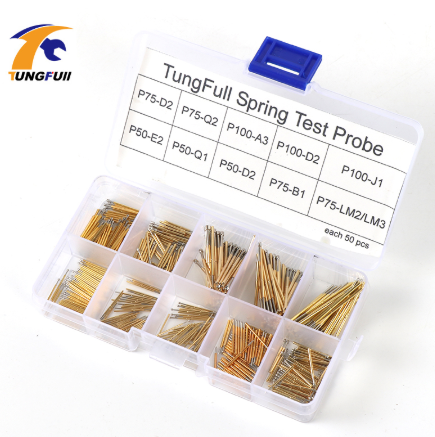

Pogo pin Kit

Kit de 10 modelos de Pogo pin para comprar en Aliexpress. Hay mas modelos, estos son solo una representación.

Como ejemplos de uso de estos terminales, Sparkfun tiene algún articulo en su blog sobre como los usan para hacer probadores para sus productos. Al final es mucho mas rápido que apoyen unos terminales a tener que ir conectado y desconectando conectores.

Podéis leer mas sobre ellos en este articulo, donde se aplican a probadores. O en este otro artículo donde también hablan de camas de pruebas “Test bed design”.

Adafruit también hace alguna referencia a ellos y los tiene en su tienda, os dejo un vídeo.
