Soportes para motores Nema17/23

A veces nos cuesta encontrar ciertas piezas para montar nuestros propios diseños, y este caso se nos puede dar cuando queremos buscar la forma de anclar los motores Nema 17/23 al chasis de una forma robusta, usando piezas de aluminio y que estas no se deformen. Vamos a ver algunos soportes para motores Nema.

Cuando inicio algún nuevo diseño, siempre intento probar alguna cosa nueva, o buscar una nueva pieza y así evitar fabricarla o simplemente en las sugerencias que salen cuando entras a Aliexpress o de la publicidad, vez algo que puede ser interesante y lo guardas para el futuro. Esta vez he recopilado una serie de soportes para motores Nema 17/23/24/34, y os las voy a dejar por aquí por si pueden ser de utilidad a alguien que este pensando en montarse algo. No olvidemos que así quedan aquí recopiladas para el futuro. He descartado aquellas piezas que mas débiles me han parecido o están fabricadas en plástico. Ya sabéis que no soy partidario de usar plástico en elementos claves del chasis.

Os dejo una lista, ordenada por precio de diferentes soportes. Espero que os pueda servir de ayuda o incluso de inspiración. Las medidas de las piezas las teneis dentro de la descripción de cada artículo en Aliexpress.

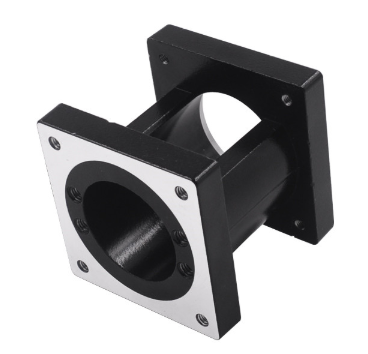

Soporte Nema 23

Soporte de 40mm de longitud en aluminio compatible con motor Nema 23

Soporte Nema 23

Soporte de 60mm de longitud en aluminio compatible con motor Nema 23

Soporte Nema 23 en L

Soporte de 13mm de longitud en aluminio compatible con motor Nema 23

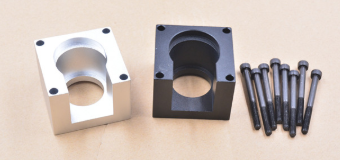

Soporte Nema 23

Soporte de 40mm de longitud en aluminio compatible con motor Nema 23

Soporte Nema 17/23/24/34/42/52 y diferentes servos

Este soporte es para un monton de modelos Nema y algun Servo. Un total de 10 modelos diferentes.

Soporte Nema 17/23/34

Este soporte es para un monton de modelos Nema y algun Servo. Un total de 10 modelos diferentes. Es el mas caro, pero permite añadirle el elemento de fijación del husillo de bolas.

Soporte Nema 23

Soporte para motor Nema23 de 55mm de separación entre caras.

SoporteNema23_55mm
Soporte Nema 23 y Nema 24

Soporte para motor Nema23 de 55mm de separación entre caras. Los que son C7 son los que llevan los rodamientos normales (6001) y los que son C5 son los que llevan los rodamientos angulares (7001). Son mejores estos últimos, dan mas precisión.

SoporteMotorNema_1
Soporte Nema 23 y Nema 24

Soporte para motor Nema23 de 55mm de separación entre caras. Los que son C7 son los que llevan los rodamientos normales (6001) y los que son C5 son los que llevan los rodamientos angulares (7001). Son mejores estos últimos, dan mas precisión.

SoporteMotorNema_2
Soporte Nema 23 y 24 - Husillo SFU2005

Soporte para motor Nema 23 y 24 de 60mm de separación entre caras. Los que son C7 son los que llevan los rodamientos normales (6001) y los que son C5 son los que llevan los rodamientos angulares (7001). Son mejores estos últimos, dan mas precisión. Para husillo SFU2004-2005 (los husillos de 20mm, con sus extremos mecanizados en 15mm).

SoporteMotorNema_2
Soporte Nema 34 - Husillo SFU2005

Soporte para motor Nema 34 de 80mm de separación entre caras. Los que son C7 son los que llevan los rodamientos normales (6001) y los que son C5 son los que llevan los rodamientos angulares (7001). Son mejores estos últimos, dan mas precisión. Para husillo SFU2004-2005 (los husillos de 20mm, con sus extremos mecanizados en 15mm).

SoporteMotorNema_2

Hay varias opciones, algunas mas adecuadas para integración del motor en un eje Z y otras para las cartelas o los frontales donde suele estar ubicado el motor del eje Y.

Estas opciones pueden sustituir a los típicos montajes que se hacen con separadores cilíndricos de aluminio. En el modelo personal de la CNCDesktop500 monte separadores cilíndricos de aluminio, que estos me daban la flexibilidad de hacer un ajuste final del motor, en función de como me quedaba el husillo, pues le había dado un par de mm de margen para jugar en el montaje. Si en vuestro diseño, estas piezas soportes para motores Nema encajan en sus dimensiones de longitud, pueden ser una buena opción para añadir a vuestro chasis.

Si conocéis mas elementos similares, hacérmelos llegar y los iré añadiendo a este post para tener mas alternativas recopiladas.

Nos vemos en el siguiente,

Editado [6/11/2020]: Añadidos dos soportes mas para Nema 23 y Nema 24.
