Como es el nanoleaf led lowcost

como es el nanoleaf led lowcost

A todos nos gusta y encanta el brilli brilli, y como somos fieles seguidores del "Donde hay un led, hay alegría", hoy vamos a ver como es el nanoleaf led lowcost que podemos encontrar mas barato.

Seguro que todos conocéis esos productos de pequeños paneles led de colores o monocolor que pueden colocarse en la pared y formar diferentes figuras. Los podemos encontrar de diferentes formas, tamaños, funciones y sobre todo, precios. Como por ejemplo el nanoleaf Aurora. Pero profundicemos un poquito y veamos como es el nanoleaf led lowcost por dentro.

Lo que me llamaba bastante la atención de este proyecto era como detectaban la pulsación táctil, y pese a que tenia mis sospechas (que por cierto estaban muy bien encaminadas), tenía la espinita clavada y de alguna forma tenia que arrojar algo de luz, así que no queda otra que destripar un nanoleaf led de los mas baratos.

No vamos a encontrar exactamente lo mismo en el interior del nanoleaf lowcost led que en uno de los caros, pero los conceptos son similares. Podemos partir de la misma base y elaborar nuestros propios diseños si no queremos gastar esas cantidades, que ya os adelanto, que entre todo lo que necesitas, acaba saliendo mas a cuenta comprar que hacerte lo tu mismo.

En el pasado, hemos realizado ciertos proyectos relacionados con el mecanismo de interacción de los nanoleaf led, por eso ya tenia unas buenas sospechas de por donde irían los tiros. Por ejemplo, hicimos un pulsador táctil de madera, luego nos adentramos en un proyecto mas elaborado como fue el reloj wifi led de madera, con sus pulsadores táctiles. También vimos como convertir una superficie en táctil con sensores adecuados.

Revisad las entradas comentadas anteriormente con detenimiento, y en caso de querer experimentar, comprar los elementos necesarios, no es un material caro y os permitirá comprender el funcionamiento, además de estar en posición de tener el conocimiento necesario para poder adaptar estos sistemas a vuestros propios proyectos.

Como he comentado antes, vamos a destripar un nanoleaf led lowcost y a ver como esta montado y que secretos esconde. He hecho un pequeño video para complementar la info, que se ve mejor que si hago solo unas fotos. Vamos a descubrir los secretos del nanoleaf led barato.

Destripando un Nanoleaf Led barato de Aliexpress

En las entradas anteriores hemos tocado la funcionalidad de dotar de un pulsador táctil a diferentes superficies y/o materiales, ya que realmente este sistema se puede añadir a casi cualquier material que no sea metálico. Hoy no vamos a ver su funcionamiento si no mas bien nos vamos a centrar en destripar este producto de bajo coste para aprender como esta diseñado, que elementos se han utilizado y que conclusiones podemos sacar de ello.

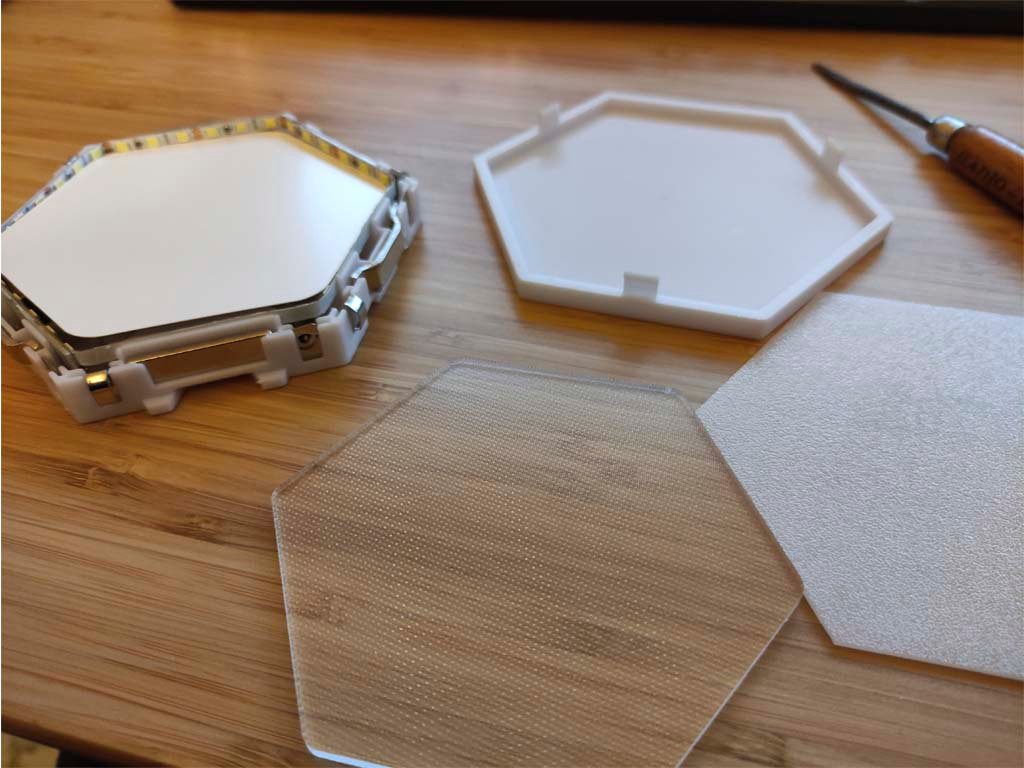

Vamos a ver una imagen donde tenemos todo el despiece del producto.

destripando un nanoleaf led barato de aliexpress

Que nos encontramos en el interior del nanoleaf led barato de Aliexpress? Inicialmente un montón de piezas, para lo que vale una celda (con un coste de entre 7-10€), eso si, os recuerdo que es la copia china, no es como el nanoleaf led aurora, y que no tiene las mismas prestaciones, pero nos sirve para hacernos una idea de como están pensados.

En el video os desmonto esta celda de nanoleaf led paso a paso, para ver cada componente donde va ubicado.

Centrándonos en el despiece o desarmado del nanoleaf led lowcost, veamos sus componentes:

  1. Inicialmente tenemos un plástico blanco semi translucido que encapsula el hexágono led. Mismo material de la base y la tapa, todo en color blanco, pero que deja pasar la luz que se genera en su interior por la superficie superior.
  2. Dentro de esta tapa blanca, nos encontramos con una pieza de plástico rígido, parecido a un cristal, con una textura rugosa suave en sus caras. Esto ayuda a difuminar un poco mas la luz que se genera en su interior.
  3. La siguiente capa es una lamina plástica blanca semi translucida, encargada de difuminar la luz generada por los leds del interior. Muy importante esta capa y la anterior, pues son las que dan suavidad y uniformidad a la luz proyectada.
  4. En esta capa plástica, nos encontramos con parte de la magia, la antena o sensor para la funcionalidad táctil. No deja de ser un hilo de cobre creando un circulo el encargado de detectar nuestro dedo. Esta antena va conectada a un componente como el que vimos en su día, el componente sensor capacitivo TTP223.
  5. En este momento ya nos encontramos en el interior del hexágono led, aquí podremos apreciar como una tira de led esta colocada en los laterales, rodeando todo el perímetro interior. Por ejemplo, los leds que podemos encontrar en su interior pueden ser similares al led smd 5730 o al led smd 5630.
  6. En uno de los laterales, se ubica una pequeña PCB con los componentes necesarios para la funcionalidad táctil, así como para controlar la iluminación. En nuestro caso, como es un modelo ultra sencillo, apenas lleva componentes.
  7. Luego podemos ver una serie de cables para conectar los diferentes conectores exteriores que permiten la conexión eléctrica de la alimentación entre las diferentes celdas hexagonales.
  8. Y ya esta, FIN.

Como nuestra unidad para desmantelar es básica, nos encontramos con un sistema o una celda que solo tiene un color, en nuestro caso blanco. Además también estamos muy limitados en funciones, pues solo se enciende y se apaga mediante una pulsación táctil.

Añadir que pese a la sencillez de la pieza, el funcionamiento del táctil esta bastante bien. En los diseños mas elaborados, nos encontramos con funcionalidades como leds RGB y control de la intensidad, así como posibilidad de crear escenas al combinar diferentes celdas, o el control remoto del panel led. Eso si, todo esto tiene un precio.

Donde comprar el Nanoleaf led

Si estáis interesados en comprar estos paneles para probar, os dejo algunas referencias que he considerado interesantes y una de ellas es la que he comprado en mi caso.

He puesto enlaces tanto a productos básicos, como el que hemos visto en esta entrada, como algunos mas elaborados. Si conoces otros que estén bien, déjamelos en los comentarios para añadirlos a la lista y así tener unas referencias mas completas.

Hexagono led tactil decorativo
Hexagono Nanoleaf led decorativo con funciones
Nanoleaf led decorativo monocolor
Nanoleaf led monocolor 1 unidad
Nanoleaf led barato varias unidades
Nanoleaf led monocolor varias unidades

Video sobre como es el nanoleaf led lowcost de Aliexpress

Como he dicho al principio, esta entrada va acompañada de un video donde desmonto el nanoleaf led lowcost y lo vuelvo a montar para ver el orden de las diferentes capas y un poco como es su funcionamiento.

Esta subido al canal de YT del blog LowPowerIO, por si quieres pasarte a ver los short que voy subiendo y otros videos que hay. Si te inscribes, te enteraras de las ultimas novedades, pues de los short no suelo poner referencias aquí, y son sobre las cosillas que estoy haciendo en el momento.

También os muestro una simple interacción con el hexágono led para ver su funcionamiento y como reacciona. La verdad que va bastante bien, aunque en ocasiones veáis que no hace la función, es un poco por las pruebas y la rapidez de las acciones.

Acabamos de ver como es el Nanoleaf led de bajo costo, las piezas que componen el Nanoleaf y el orden en el que están colocadas, así como un pequeño análisis de su funcionamiento y diferentes opciones de compra por si quieres lanzar a experimentar.

Estos sistemas se encuentran en el mercado con formas geométricas triangulares, hexagonales, cuadradas, y no me suena haber visto mas, pero quizás las haya. La idea es combinar dichas piezas como tu quieras para formar una figura mayor, y según el tipo de panel comprado, tendrás mas posibilidades de interacción, colores, estilos, etc. El nanoleaf led queda perfecto para decorar cualquier rincón o pared de una habitación o sala.

Queda a vuestra imaginación que hacer y como explotar este tipo de diseños, además de coger la idea para replicarla en otro. Tengo un proyecto en la lista de cosas para hacer de una mesa interactiva super chula, eso si, currazo del grande para sensar toda la superficie. Igual hay que hacer algo mas pequeño de prueba de concepto antes para experimentar un poco y ver si se puede mejorar.

Poco mas que añadir por mi parte, espero que os haya gustado y como siempre os digo, cualquier cosa que queráis aportar o corregir, podéis dejarme los comentarios en la sección inferior.

Nos vemos en la siguiente.

Saludos,
