Has tenido la ocasión o necesidad de tener que hacer alguna medida en una PCB con una alta densidad de componentes o el pad donde medir es muy pequeño? Puede ser un engorro? Para facilitar la tarea, mira este tipo de bolígrafos sonda para electrónica.

Cuando te dedicas a este mundo, poco a poco vas intentado hacer diseños mas pequeños o, por otro lado, los propios fabricantes de componentes te obligan a utilizar componentes con unos encapsulados realmente pequeños. De los que empiezan a ser una pesadilla para soldar a mano en un entorno de hobby como puede ser el nuestro. Pero y que pasa si hablamos de la necesidad de tener que medir en algún punto difícil de la PCB? Donde la punta del tester es demasiado grande? Para ello tenemos esta combinación de elementos que dan lugar a una especie de bolígrafos sonda para electrónica.

Estaba dando una vuelta por mis tiendas favoritas de compras y me ha salido este tipo de bolígrafo sonda BDM, que inicialmente parece que esta relacionado con la programación de algunas tarjetas para electrónica.

Además, me ha salido una especie de estructura donde poder sujetar estos bolígrafos. Pero me ha parecido muy interesante, porque es un sistema que lo he visto montado en unas garras flexibles donde metes una punta de tipo pogo pin muy fina en contacto con un pad, patilla o lo que necesites. De esa forma tienes un punto sensado de tu circuito.

Usan los pines de test mas finos para acceder a las zonas mas difíciles para poder establecer una conexión y, o bien medir tensiones o corrientes, o cargar datos, programar, etc.

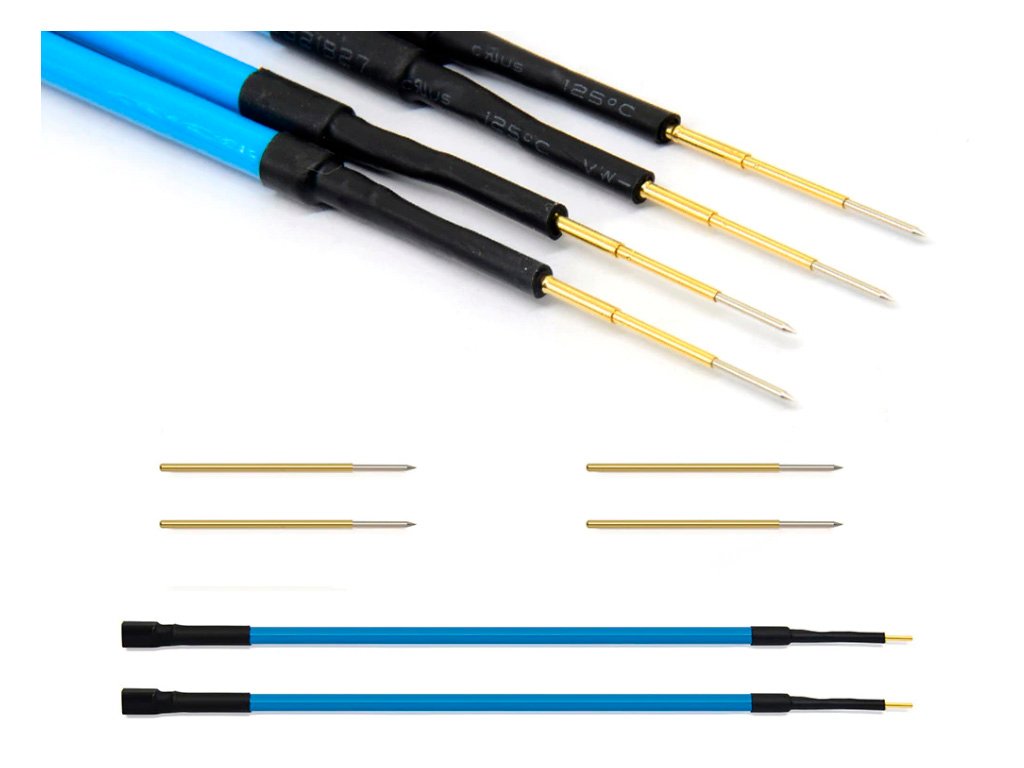

Pues estos bolígrafos con un pogo pin en una punta y una conexión para usar con cables dupont me ha parecido muy interesante, ya que nos permite acceder a sitios o patillas muy pequeñas de un circuito PCB.

En mi lista de proyectos, tenia en mente hacerme algo así, pero siendo que existe… me parece que ni lo voy a intentar. Lo meto al carrito y para cuando las compras flojeen, pagar!

Donde comprar el bolígrafo sonda para electrónica

Los artículos que he visto así, además de la plataforma de sujeción para tener varios sobre la PCB, los he localizado en Aliexpress. Os dejo los enlaces a los anuncios que he visto interesantes y podéis echarles un vistazo.

En Amazon también hay alguna cosilla, y os dejo algunas referencias que he considerado interesantes, pero lo mejor es que echéis un vistazo. Os dejo la búsqueda aquí.

Puntas bolígrafo bdm para electrónica
Puntas bolígrafo bdm para electrónica
Soporte para bolígrafo bdm sonda electrónica
Soporte para bolígrafo bdm sonda electrónica
Kit de puntas sonda BDM desmontable
Nanoleaf led monocolor varias unidades

La ventaja de usar puntas de tipo Pogo pin

En este caso, frente otro tipo de puntas como pueden ser las de aguja con conector, tenemos el uso de los típicos test point tan usados hoy en día en electrónica, para infinidad de aplicaciones (programadores, tester, interconexión de placas, etc). Un día hablaremos de conectores entre placas pogo, porque hay un mundo ahí que puede facilitar mucho las cosas conocer este tipo de componente.

La posibilidad de poder usar pogo pin es que hay una variedad de pines inmensa. Tanto en forma como en tamaño, pero sobre todo los diferentes tipos de cabeza.

En nuestro caso, o en el caso que hoy tratamos aquí, el tipo de pin que mas nos interesa es el mas afilado, estrecho y acabado en punta, que suele encontrarse denominado como B1. Por ejemplo, la serie normal, que puede ser la P75, pues este tipo de pin sería el P75-B1.

Os lo dejo ahí porque hay mucho para explorar, así como idea.

Y poco mas que añadir, espero que pueda ser de utilidad este tipo de montaje, y ya os aseguro que cuando trabajas con hardware, este tipo de accesorios te hace la vida mas cómoda.
