Empezamos esta nueva sección de guía de cuchillas para torno, donde veremos diferentes portacuchillas para torno de metal, algunas de sus plaquitas, y algo de info extra para comprender todo un poco mejor.

Esta entrada, va a quedar bastante extensa, no se puede resumir mucho una guía de cuchillas para torno, mas si se quiere facilitar un poco las cosas a los Maker que se inician con su torno de metal. Yo voy aprendiendo poco a poco, así que iré compartiendo mi experiencia conforme la tenga o vea información interesante. Hay mucha, y esto es un campo aparte y muy extenso.

Mi idea es recopilar en este post una serie de porta cuchillas para plaquitas lowcost. Me centrare principalmente en material de china, pero os dejare algunas referencias a un siguiente escalón ya de mas calidad, como puede ser cualquier material que vende el fabricante Izar.

Podréis encontrar todas estas herramientas y mas cosas en la sección de material para el torno del blog. Las cuchillas pequeñas para diámetros interiores pequeños están en la sección del material para torno indicada antes.

Índice de porta cuchillas de la guía de cuchillas para torno

portacuchillas SVJC
Portacuchillas SVJ
portacuchillas SVJC
Portacuchillas SVJB
portacuchilla svub
Modelos Portacuchillas SVUB
portacuchillas torno SVJB
Modelos Portacuchillas SVJB Interior
portacuchillas SVXB
Modelos Portacuchillas SVXB Interior
porta cuchillas SVVCN
Modelos Portacuchillas SVVCN
SDJC portacuchillas
Modelos Portacuchillas SDJC
porta cuchillas SDNCN
Modelos Portacuchillas SDNCN
portaplaquitas SDUC torno
Modelos Portacuchillas SDUC
portacuchillas SCLC torno
Modelos Portacuchillas SCLC
portacuchillas torno SCLC
Modelos Portacuchillas SCLC
portacuchillas SCKC
Modelos Portacuchillas SCKC

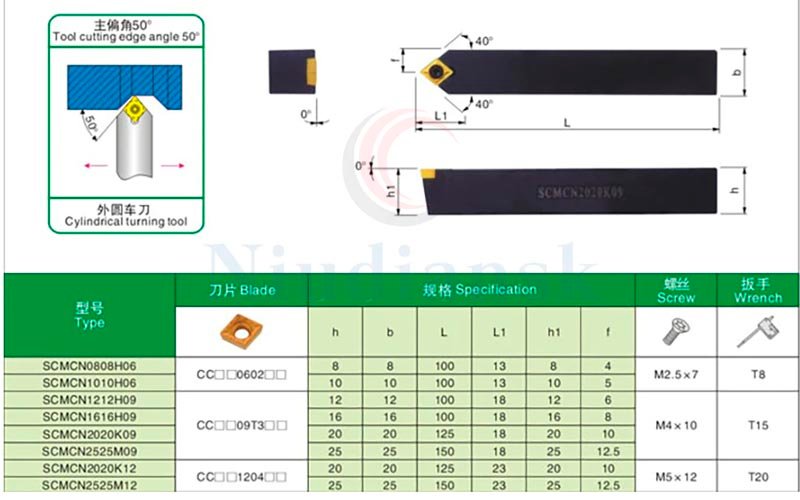

portacuchillas SCMC
Modelos Portacuchillas SCMC
portacuchillas torno SSDC
Modelos Portacuchillas SSDC
porta cuchillas torno STFC
Modelos Portacuchillas STFC
portacuchillas STFC interior
Modelos Portacuchillas STFC interior
tronzador plaquita MGEH
Modelos Portacuchillas Tronzador MGEH
portacuchillas mgiv
Modelos Portacuchillas Tronzador MGIV interior

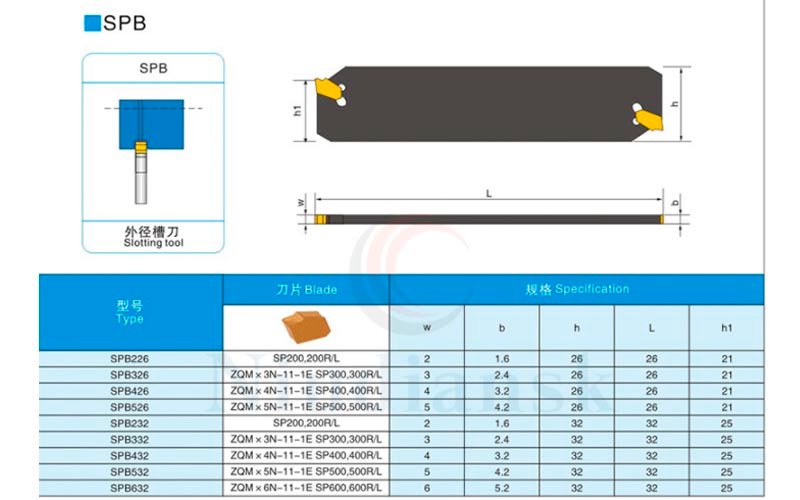

Lama portainserto SPB
Modelos Porta cuchillas SPB
portacuchillas SER
Modelos Portacuchillas SER para Roscar Exterior
porta cuchillas roscar interior SNR
Modelos Portacuchillas SNR para Roscar Interior
porta cuchillas roscar interior SNR
Modelos Portacuchillas SNR para Roscar Interior
portaplaquitas torno SRAP
Modelos Portacuchillas SRAP
portainsertos torno SRDPN
Modelos Portacuchillas SRDPN
portainsertos torno SRGP
Modelos Portacuchillas SRGP

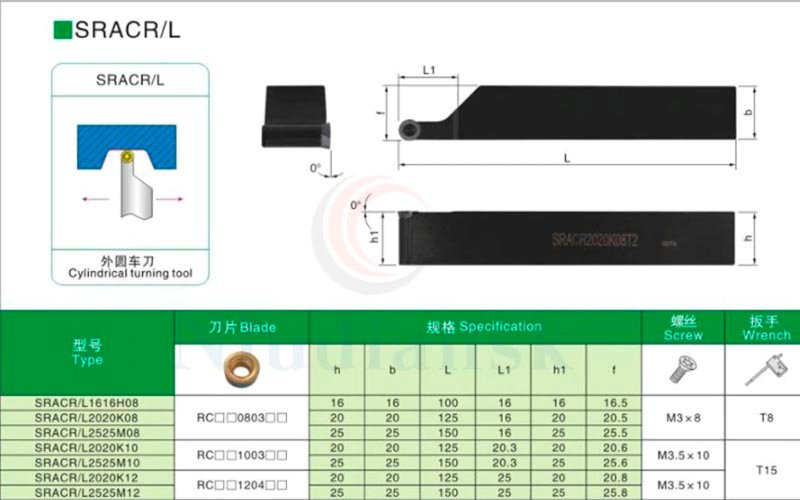

portacuchillas torno SRAC
Modelos Portacuchillas SRAC

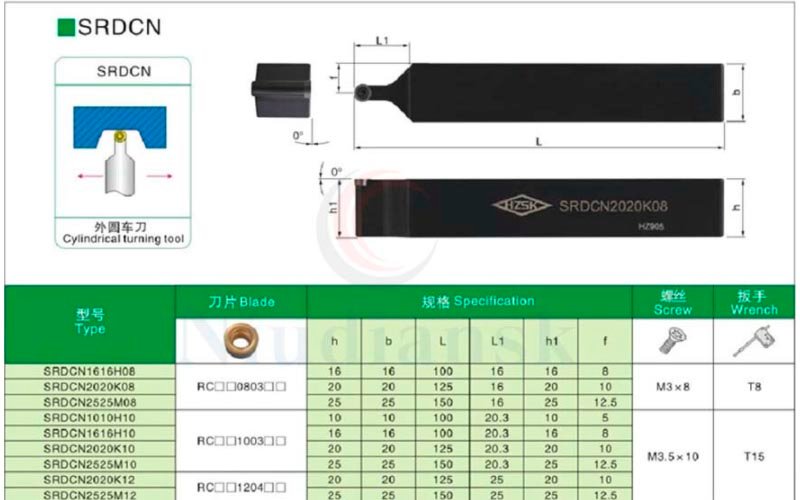

portacuchillas torno SRDCN
Modelos Portacuchillas SRDCN
porta cuchillas torno SRGC
Modelos Portacuchillas SRGC

Primer contacto con portas e insertos para torno

Los materiales sobre los que me voy a centrar principalmente son materiales blandos, como plástico, aluminio, aunque como digo, también pondremos referencia a otros modelos para aceros e inox. Decir que con las plaquitas de aluminio, podremos trabajar algunos aceros.

Añadiré algunos videos en la parte inferior para completar un poco mas lo que veamos por aquí. Hay gente con mucho mas conocimiento que yo para explicar ciertas cosas, y ya sabéis que no soy de generar contenido si ya esta hecho.

Recordar que esta guía de cuchillas y plaquitas para el torno esta mas centrada en la gente Maker, gente de hobby o que se inicia con el torno. Profesionales o gente experta, esto ya se lo saben.

Portacuchillas para el torno

portacuchillas para el torno

El porta cuchillas para el torno es la pieza de metal con una forma determinada sobre la que colocaremos una plaquita con una geometría determinada. De aquí entendemos que tendremos diferentes modelos de portacuchillas y diferentes modelos de plaquitas.

No solo existen modelos con geometrías diferentes, si no que dentro de cada modelo, tenemos tamaños diferentes. Esto es, el porta es físicamente igual, pero es mas grande o mas pequeño. De esta forma podemos dar mas o menos caña al torneado. También hay opción con la cuchilla colocada a la Izquierda o a la Derecha del porta, con lo que tenemos 2 modelos mas por cada serie.

Cuanto mas grande sea el porta, mas rígido será y podremos dar pasadas mayores. No obstante, no vamos a poder colocar en nuestro torno cualquier porta que queramos, nos vendrá limitado el tamaño en función de nuestro porta herramientas. Dado que tenemos tornos de diferentes tamaños, también su capacidad para poder usar determinadas herramientas. Así que tendremos que fijarnos en la capacidad de nuestro porta herramientas.

No confundir porta cuchillas con porta herramientas. El porta cuchillas del torno es lo que veis en la foto. Es la pieza metálica sobre la que pondremos la cuchillas. Mientras que el porta herramientas, es donde insertaremos el porta cuchillas, y este tiene unas medidas determinadas según el tamaño del torno y por tanto, tendrá unas limitaciones en cuanto al tamaño que acepta de porta cuchillas. En esta guía de cuchillas para el torno, veremos los porta y debajo sus insertos compatibles.

Características de los portacuchillas o portaplaquitas

características-porta plaquitas

Si vamos a comprar un portaplaquita o portacuchillas para el torno, tenemos toda esta información disponible en el nombre de esta. Luego veremos en que tenemos que fijarnos para elegir correctamente la plaquita según el porta plaquitas para el torno que estemos buscando.

Plaquitas para el portacuchillas del torno

plaquita para el torno de metal

Las plaquitas para los portacuchillas del torno son como lo que veis en la foto. Unas piezas pequeñas, con una geometría determinada y dimensiones. Además, fabricadas en diferentes materiales para ser utilizadas según un tipo de materiales.

Antes, los portacuchillas eran de una sola pieza, y en su punta ya tenia la geometría especifica. Estos con el uso se desgastaban y tenían que ser afilados en la amoladora a mano. Un trabajo que requería experiencia para hacerlo bien.

Hoy en día, el coste y durabilidad de las plaquitas mas económicas, o incluso las mas caras, hacen que cada vez sea mas frecuente ver portacuchillas para el torno con plaquita, en vez de la pieza entera.

Cuando esta pierde su filo, la giramos si tiene varias caras o cambiamos rápidamente. El coste de cambiar una plaquita es menor que si necesitáramos cambiar el porta.

Se siguen vendiendo barras “vírgenes” para que le demos la forma que queramos nosotros mediante la amoladora. Esto es porque si precisamos un determinado perfil, no lo vamos a encontrar comercialmente, así que toca fabricarse uno mismo la herramienta. Aquí hablamos de un torno manual, pues en el caso del torno CNC, esto ya no hace falta. El coste de un torno CNC comercial es bastante caro, y si iniciarse ya tiene un coste, imaginaros en uno CNC. Peeero, aquí somos gente que nos gusta el cacharreo, y podemos adaptar y convertir un torno manual en CNC. No es difícil, pero tiene un coste. Igual vemos en el blog alguna cosa de estas en el futuro. Estaría bien tener nuestro propio torno CNC DIY.

El tamaño de las cuchillas ve relacionado con el tamaño del portacuchillas. Las pequeñas para los portas pequeños y así. Lógico no? Pero cuando empiezas siempre tienes la duda de que cuchilla puedo poner en cada porta, e incluso, puedes equivocarte. En la guía de cuchillas para torno, tendremos cada porta cuchillas con sus plaquitas compatibles justo debajo, quedando poco margen de error. Eso si! hay que estar atentos de los tamaños, porque cada plaquita tiene varios tamaños y en los enlaces de venta pueden ser artículos con varias opciones de compra.

Tamaño de las plaquitas para el torno

Tenemos los tamaños 06, 09 y 12. Pero en portacuchillas tenemos mas tamaños que estos tres tipos, así que habrá que fijarse en la compatibilidad con la cuchillas. Todo esto lo explica RochaKRG en un video que tiene muy bien, y lo dejo aquí abajo, como primer video que hay que ver. El mozo de Tr Precisión Machining también tiene un montón de videos hablando sobre tipos de cuchillas, usos, etc. Iré añadiendo estos videos conforme los localice.

Los colores de las plaquitas o insertos para el torno

Además del tamaño de la plaquita o inserto, tenemos tres colores: Plateado, amarillo y negro. El plateado suele ser para materiales blandos tipo plásticos, aluminio e incluso algunas pueden con algunos aceros. El amarillo suele ser ya para metales mas duros, mientras que el negro queda relegado a los mas duros. Podemos encontrarnos también que el negro es para tipo de cuchilla positiva, mientras que los otros dos colores, son para las negativas.

Las cuchillas positivas suelen usarse mas en los materiales mas duros, y sus portacuchillas suelen ser diferentes. La forma de anclaje de la plaquita en el porta es distinta entre ambos tipos. En la guía de cuchillas para torno tendremos, al menos, dos tipos de plaquitas por cada porta insertos.

Los radios en las puntas de las plaquitas para el torno

Luego tenemos diferentes formas geométricas y dentro de cada forma, podemos encontrarnos con diferentes radios en la punta. Veis ya la magnitud de estos elementos? Parece fácil, pero hay un buen montón de variables. Los radios en la punta de las plaquitas (las plaquitas no acaban en punta, siempre tienen un radio). Sus radios suelen ir sobre los 02, 04 y 08. Puede haber mas tipos, pero se sale un poco de lo mas frecuente.

Las plaquitas con radio de 02 suelen usarse para pasadas de acabado, las de 04 es una plaquita intermedia, acabado/desbaste, y las de 08 están destinadas a desbaste. Tened cuidado con las puntas de las plaquitas, que aunque puedan parecer muy duras, si las estrellamos contra el material o el plato de garras, las romperemos muy fácilmente, así que esa punta dejara de sernos útil. Recordar que muy duro supone a que sea frágil y se rompa con facilidad en los errores.

Para la guía de cuchillas para torno, no haremos referencia a los radios en los enlaces de compra, dentro de cada uno, estaran todas estas opciones para comprar. Tras esta parrafada, vamos a ver ya los elementos y donde comprarlos.

Geometría de las plaquitas o insertos para el torno

geometría-plaquitas-torno

Se me olvidaba, un pequeño vistazo a  la geometría de las cuchillas para el torno, y categorizadas en función de si son para acabado, acabado/desbaste o desbaste. Aunque luego hay flexibilidad, mas aun si hablamos de un entorno hobby.

No esta demás conocer estas cosas, y ver la cantidad de formas de insertos que hay. Aquí solo voy a recopilar uno pocos, los mas frecuentes.

Dejo un enlace a una web donde explica mas detalles técnicos sobre las plaquitas, tipos, geometrías, ángulos, ataque al material, etc. Para tener referencia técnica de los datos. No dejéis de echarle un vistazo, complementa muy bien a esta guía de cuchillas para torno.

Cuchilla o lama para tronzar en torno

cuchilla para tronzar

llegado el momento de cortar el material en el torno, disponemos de unas cuchillas, plaquitas o lamas especiales. Estas son estrechas y anchas, en el caso de las lamas, o estrechas y largas en el caso de las plaquitas, como podéis ver en la foto.

Las lamas es como una pletina con una geometría definida, necesitan de su propio portacuchillas, lo mismo que las plaquitas o insertos para tronzar en el torno.

Existen modelos con diferente anchura, en cuanto a plaquitas, y cada una con su porta correspondiente. Lo mismo con los colores, para trabajar con diferentes materiales.

En el caso de las lamas, también hay diferentes medidas. Si tenemos que cortar material pequeño, iremos a elementos mas estrechos, mientras que si los diámetros del material son mayores, tocara dejar las plaquitas a una lado y pasar a usar las lamas. Interesará tener ambas opciones.

Algunas plaquitas para tronzar permiten, además de tronzar, realizar pequeños mecanizados a lo largo de la pieza. En la guía de cuchillas para torno veremos también una opción de lama de tronzar con insertos.

Video sobre plaquitas y portacuchillas para el torno

RochaKRG explica en uno de sus videos todas estas cosas de diferentes tipos de cuchillas, insertos, medidas, parámetros. A modo visual, viene muy bien para familiarizarse con todas estas herramientas. Sirve de guía de cuchillas para torno visual.

Características de las plaquitas

características-plaquita

Si vamos a comprar una plaquita, tenemos toda esta información disponible en el nombre de esta. Con esta web que os he dejado con todos los detalles técnicos de cada letra o numero, podemos descifrar que significa cada una de las letras del nombre. Yo no entrare en detalles, porque es repetir lo mismo, pero ahí tenéis toda la información necesaria. De paso, no hacemos mas larga esta entrada sobre guía de cuchillas para torno.

Luego veremos en que tenemos que fijarnos para elegir correctamente la plaquita según el portaplaquitas para el torno que estemos buscando.

Relación entre porta plaquita y plaquita para comprar

relación-porta-plaquita

En esta imagen podemos ver en que dígitos nos tenemos que fijar para saber exactamente que modelo de plaquita o de porta tenemos que comprar y no equivocarnos.

Recordar que esta relación es respecto a la geometría de la plaquita, la longitud de su filo y su espesor. Luego aparte esta el radio de la esquina de la plaquita, pero esta no tiene relación con el porta. Si que tiene relación el espesor de la plaquita.

Si buscamos las plaquitas en Aliexpress, en muchos anuncios tienen las medidas de los diferentes portas según la geometría de la plaquita que pueden llevar, en esos detalles, suelen añadir las plaquitas con la que son compatibles. En esta guía de cuchillas para torno tendremos cada porta con sus correspondientes plaquitas compatibles. Os dejo una captura de ejemplo.

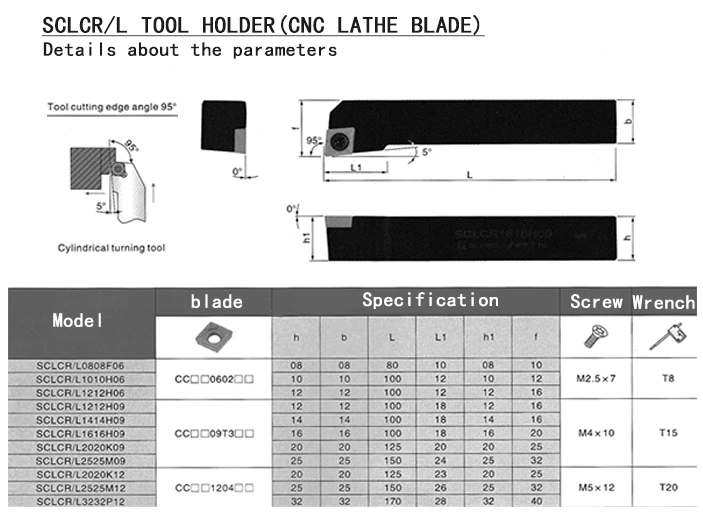

detalles-plaquita-ejemplo SCLC

Como podéis ver en la imagen, tenemos una primera columna para el model, donde se detalla todos los diferentes modelos de portas que tiene el vendedor con relación a esa geometría. Los portas varían en dimensiones, y ahí se detallan medidas.

Segunda columna, la que nos interesa, la plaquita o inserto (blade). Podéis ver los modelos de plaquita compatibles según cada porta. Primeros dos caracteres nos dan la geometría y ángulo de la plaquita. Los siguientes dos caracteres que aparecen con un cuadrado porque no son importantes para saber que plaquita va en ese porta corresponden con; El primero seria el material de la plaquita (lo que hemos comentado de los colores de la plaquita en función de para que material a cortar esta diseñada). El siguiente corresponde a si la plaquita tiene rompe virutas o no.

Las siguientes 2 parejas de números corresponden con la longitud de corte del filo y el espesor de la plaquita. Estos son importantes para elegir correctamente el modelo de plaquita y no equivocarnos al comprar. Podemos colarlos y comprar una mas pequeña o mas grande de lo que corresponde al portacuchillas para torno que tenemos.

El siguiente cuadradito correspondería con el radio de la esquina de corte. Este parámetro tampoco tiene importancia en relación al porta que tenemos.

En resumen tenemos que fijarnos en:

  • Geometría
  • Longitud del filo de corte
  • Espesor de la plaquita

Donde comprar portacuchillas y plaquitas para torno

Llegó la sección que todos queríais, las compras, donde comprar, y que plaquitas van con cada porta cuchilla. Como he comentado al principio, en esta guía de cuchillas para torno tratare de poneros material lowcost y alguna referencia a algo mejor. Que sea lowcost no quiere decir que sea malo, es mas, para nosotros como hobby, calidad mas que suficiente. Las plaquitas serán casi todas de la marca Korloy, que hace buenas cuchillas, para aluminio y algún acero van de cine.

Os dejo enlaces para las series G (las de color plateado – plásticos, aluminios, aceros) y algunas para la serie M (color amarillo –  aceros inox). No obstante, mi recomendación es que las de color amarillo u otro tipo las compres de buena calidad en algún fabricante reconocido como por ejemplo Izar.

Y ahora ya si que si, vamos con la guía de cuchillas para torno que tanto estabais esperando 🙂

Portacuchillas o portaplaquitas SVJC

Detalles portacuchillas SVJ

El tamaño de la plaquita cambia segun el modelo de porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas SVJ y sus plaquitas

portacuchillas SVJC
Modelos Portacuchillas SVJ
plaquitas torno vcgt1103
Plaquitas VCGT1103
plaquitas torno vcgt1103
Plaquitas VBGT1604
plaquita vcgt1604
Plaquitas VCGT1604
plaquita vbgt1103
Plaquitas VBGT1103

En Amazon tenéis ambos tamaños de la marca Izar, en este enlace.

Portacuchillas o portaplaquitas SVJB

svjb portacuchillas torno

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. La diferencia entre este modelo SVJB y el SVJC es en la inclinación a la cuchilla que le da el porta y que solo es compatible con insertos VB.

Donde comprar porta chuchillas SVJB y sus plaquitas

portacuchillas SVJC
Modelos Portacuchillas SVJB
plaquitas torno vcgt1103
Plaquitas VBGT1604
plaquita vbgt1103
Plaquitas VBGT1103

En Amazon tenéis ambos tamaños de la marca Izar, en este enlace.

Portacuchillas o portaplaquitas SVUB - Torneado Interno

Detalles portacuchillas SVU

Hay que fijarse en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SVUB y sus plaquitas

portacuchilla svub
Modelos Portacuchillas SVUB
plaquitas torno vcgt1103
Plaquitas VCGT1103
plaquitas torno vcgt1103
Plaquitas VBGT1604
plaquita vcgt1604
Plaquitas VCGT1604
plaquita vbgt1103
Plaquitas VBGT1103

En Amazon tenéis ambos tamaños de la marca Izar, en este enlace.

Portacuchillas o portaplaquitas SVJB - Torneado Interno

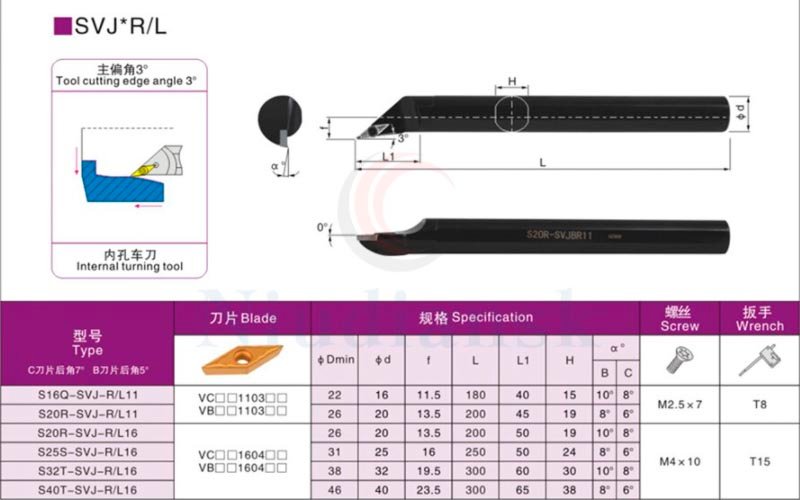

portacuchillas torno SVJB parámetros

Recordar el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SVJB y sus plaquitas

portacuchillas torno SVJB
Modelos Portacuchillas SVJB Interior
plaquitas torno vcgt1103
Plaquitas VCGT1103
plaquitas torno vcgt1103
Plaquitas VBGT1604
plaquita vcgt1604
Plaquitas VCGT1604
plaquita vbgt1103
Plaquitas VBGT1103

En Amazon tenéis ambos tamaños de la marca Izar, en este enlace.

Portacuchillas o portaplaquitas SVXB - Torneado Interno

porta insertos torno SVXB parámetros

Fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

La diferencia entre este y el anterior es la inclinación de la plaquita respecto al eje longitudinal del porta.

Donde comprar porta chuchillas SVXB y sus plaquitas

portacuchillas SVXB
Modelos Portacuchillas SVXB Interior
plaquitas torno vcgt1103
Plaquitas VCGT1103
plaquitas torno vcgt1103
Plaquitas VBGT1604
plaquita vcgt1604
Plaquitas VCGT1604
plaquita vbgt1103
Plaquitas VBGT1103

En Amazon tenéis ambos tamaños de la marca Izar, en este enlace.

Portacuchillas o portaplaquitas SVVCN

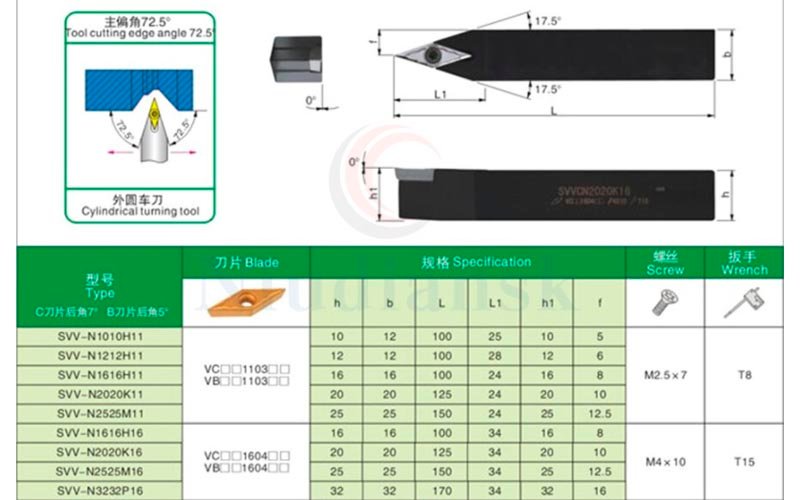

portacuchillas torno svvcn parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas SVVCN y sus plaquitas

porta cuchillas SVVCN
Modelos Portacuchillas SVVCN
plaquitas torno vcgt1103
Plaquitas VCGT1103
plaquitas torno vcgt1103
Plaquitas VBGT1604
plaquita vcgt1604
Plaquitas VCGT1604
plaquita vbgt1103
Plaquitas VBGT1103

En Amazon tenéis portas y plaquitas SVVCN en este enlace.

Portacuchillas o portaplaquitas SDJC

sdjc portacuchillas parámetros

Las plaquitas cambian de tamaño según el porta que compréis, fijaros en el modelo. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SDJC y sus plaquitas

SDJC portacuchillas
Modelos Portacuchillas SDJC
DCGT inserto torno
Plaquitas DCGT0702
DCGT inserto torno
Plaquitas DCGT11T3
DCMT0702 plaquita torno
Plaquitas DCMT070204 UE6020
DCMT0702 plaquita torno
Plaquitas DCMT11T3 NK3030
Insertos torno DCMT11T3
Plaquitas DCMT11T3 diversos materiales
DCMT0702 inserto torno materiales
Plaquitas DCMT0702 diversos materiales

En Amazon tenéis los siguientes artículos en este enlace.

Portacuchillas o portaplaquitas SDNCN

portaplaquitas torno SDNCN parámetros

Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Fijaros para elegir el modelo adecuado según el tamaño. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SDNCN y sus plaquitas

porta cuchillas SDNCN
Modelos Portacuchillas SDNCN
DCGT inserto torno
Plaquitas DCGT0702
DCGT inserto torno
Plaquitas DCGT11T3
DCMT0702 plaquita torno
Plaquitas DCMT070204 UE6020
DCMT0702 plaquita torno
Plaquitas DCMT11T3 NK3030
Insertos torno DCMT11T3
Plaquitas DCMT11T3 diversos materiales
DCMT0702 inserto torno materiales
Plaquitas DCMT0702 diversos materiales

En Amazon tenéis los siguientes artículos en este enlace.

Portacuchillas o portaplaquitas SDUC - Torneado Interno

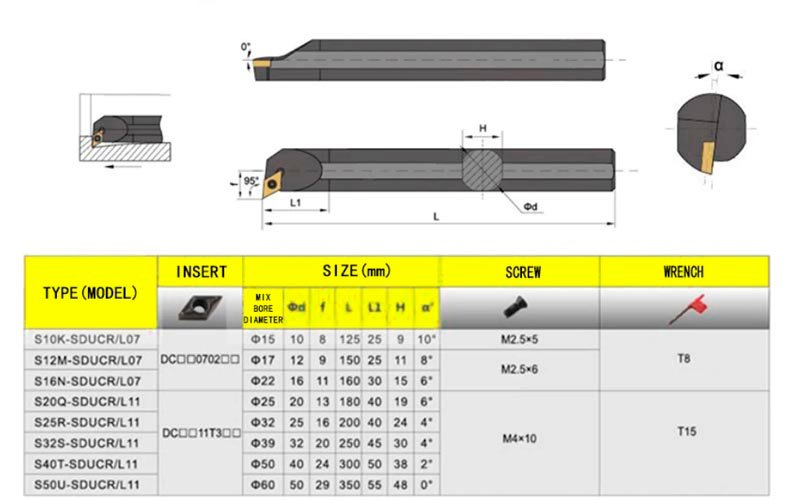

portacuchillas SDUC parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SDUC y sus plaquitas

portaplaquitas SDUC torno
Modelos Portacuchillas SDUC
DCGT inserto torno
Plaquitas DCGT0702
DCGT inserto torno
Plaquitas DCGT11T3
DCMT0702 plaquita torno
Plaquitas DCMT070204 UE6020
DCMT0702 plaquita torno
Plaquitas DCMT11T3 NK3030
Insertos torno DCMT11T3
Plaquitas DCMT11T3 diversos materiales
DCMT0702 inserto torno materiales
Plaquitas DCMT0702 diversos materiales

En Amazon tenéis los siguientes artículos en este enlace.

Portacuchillas o portaplaquitas SCLC

detalles-plaquita-ejemplo SCLC

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SCLC y sus plaquitas

portacuchillas SCLC torno
Modelos Portacuchillas SCLC
cuchilla torno CCGT
Plaquitas CCGT0602
cuchilla torno CCGT
Plaquitas CCGT09T3
cuchilla torno CCGT
Plaquitas CCGT1204
cuchilla torno CCMT09T3
Modelos Plaquitas CCMT09T3
cuchilla torno CCMT09T3
Plaquitas CCMT0602
cuchilla torno CCMT09T3
Plaquitas CCMT1204

En Amazon tenéis los siguientes artículos para CCMT en este enlace.

Para los relacionados con plaquitas CCGT, este enlace.

Portacuchillas o portaplaquitas SCLC - Torneado interno

detalles portaplaquitas SCLC

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SCLC y sus plaquitas - Torneado interior

portacuchillas torno SCLC
Modelos Portacuchillas SCLC
cuchilla torno CCGT
Plaquitas CCGT0602
cuchilla torno CCGT
Plaquitas CCGT09T3
cuchilla torno CCGT
Plaquitas CCGT1204
cuchilla torno CCMT09T3
Modelos Plaquitas CCMT09T3
cuchilla torno CCMT09T3
Plaquitas CCMT0602
cuchilla torno CCMT09T3
Plaquitas CCMT1204

En Amazon tenéis los siguientes artículos para CCMT en este enlace.

Para los relacionados con plaquitas CCGT, este enlace.

Portacuchillas o portaplaquitas SCKC - Torneado interno

detalles portacuchillas torno SCKC

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SCKC y sus plaquitas - Torneado interior

portacuchillas SCKC
Modelos Portacuchillas SCKC
cuchilla torno CCGT
Plaquitas CCGT0602
cuchilla torno CCGT
Plaquitas CCGT09T3
cuchilla torno CCGT
Plaquitas CCGT1204
cuchilla torno CCMT09T3
Modelos Plaquitas CCMT09T3
cuchilla torno CCMT09T3
Plaquitas CCMT0602
cuchilla torno CCMT09T3
Plaquitas CCMT1204

En Amazon tenéis los siguientes artículos para CCMT en este enlace.

Para los relacionados con plaquitas CCGT, este enlace.

Portacuchillas o portaplaquitas SCMC - Torneado interno

parámetros SCMC portacuchilla torno

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Aunque en la imagen de detalles aparezca un dibujo de un porta cuadrado, corresponde al redondo.

Donde comprar porta chuchillas SCMC y sus plaquitas - Torneado interior

portacuchillas SCMC
Modelos Portacuchillas SCMC
cuchilla torno CCGT
Plaquitas CCGT0602
cuchilla torno CCGT
Plaquitas CCGT09T3
cuchilla torno CCGT
Plaquitas CCGT1204
cuchilla torno CCMT09T3
Modelos Plaquitas CCMT09T3
cuchilla torno CCMT09T3
Plaquitas CCMT0602
cuchilla torno CCMT09T3
Plaquitas CCMT1204

En Amazon tenéis los siguientes artículos para CCMT en este enlace.

Para los relacionados con plaquitas CCGT, este enlace.

Portacuchillas o portaplaquitas SSDC

parámetros portacucilla torno SSDC

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas SSDC y sus plaquitas

portacuchillas torno SSDC
Modelos Portacuchillas SSDC
insertos torno SCGT09T3
Plaquitas SCGT09T3
insertos torno SCMT09T3
Plaquitas SCMT09T3

En Amazon tenéis los siguientes artículos para SCMT en este enlace.

Para los relacionados con plaquitas SCGT, este enlace.

Portacuchillas o portaplaquitas STFC

portacuchillas torno STFC parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas STFC y sus plaquitas

porta cuchillas torno STFC
Modelos Portacuchillas STFC
inserto torno TCGT
Plaquitas TCGT0902
inserto torno TCGT
Plaquitas TCGT1102
inserto torno TCGT
Plaquitas TCGT16T3

En Amazon tenéis los siguientes artículos para TCMT en este enlace.

Para los relacionados con plaquitas TCGT, este enlace.

Portacuchillas o portaplaquitas STFC - Torneado interior

portacuchillas interior STFC parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas STFC y sus plaquitas

portacuchillas STFC interior
Modelos Portacuchillas STFC interior
inserto torno TCGT
Plaquitas TCGT0902
inserto torno TCGT
Plaquitas TCGT1102
inserto torno TCGT
Plaquitas TCGT16T3

En Amazon tenéis los siguientes artículos para TCMT en este enlace.

Para los relacionados con plaquitas TCGT, este enlace.

Portacuchillas o portaplaquitas MGEH - Tronzador de plaquita

tronzador plaquita MGEH parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas MGEH y sus plaquitas

tronzador plaquita MGEH
Modelos Portacuchillas Tronzador MGEH
inserto MGMN
Plaquitas MGMN150/200/250/300/400
inserto MGMN NC3020
Plaquitas MGMN150/200/250/300/400
inserto mrmn pc9030
Plaquitas MRMN 200/300/400 PC9030

En Amazon tenéis los siguientes artículos para MGMN en este enlace.



Portacuchillas o portaplaquitas MGIV - Tronzador de plaquita interior

portacuchillas mgiv parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas MGIV y sus plaquitas

portacuchillas mgiv
Modelos Portacuchillas Tronzador MGIV interior
inserto MGMN
Plaquitas MGMN150/200/250/300/400
inserto MGMN NC3020
Plaquitas MGMN150/200/250/300/400
inserto mrmn pc9030
Plaquitas MRMN 200/300/400 PC9030

En Amazon tenéis los siguientes artículos para MGMN en este enlace.

Portacuchillas o portaplaquitas SPB - Lama para tronzar para insertos

parámetros lama inserto torno SPB

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas SPB y sus plaquitas

Lama portainserto SPB
Modelos Porta cuchillas SPB
Lama portainserto SPB
Modelos Porta cuchillas SPB (mas modelos)
inserto torno SP PC9030
Plaquitas SP200 / SP300 / SP400 PC9030
inserto SP NC3030
Plaquitas SP200 / SP300 / SP400 NC3030
inserto torno SP NC3020
Plaquitas SP200 / SP300 / SP400 NC3020

En Amazon tenéis los siguientes artículos para SPB y Plaquitas SP en este enlace.

Portacuchillas o portaplaquitas SER - Para Roscar Exterior

portacuchillas SER parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Para el porta de roscar exterior, tenéis que comprar los insertos ER. Para el de roscas interiores tenéis que comprar los IR.

Donde comprar porta chuchillas SER y sus plaquitas

portacuchillas SER
Modelos Portacuchillas SER para Roscar Exterior
inserto roscar 16ER 16IR
Plaquitas 16ER AG60 H01
inserto roscar 16ER 16IR
Plaquitas 11ER A55/A60 H01
inserto roscar ER
Plaquitas 16ER / 22ER ACEROS
inserto roscar ER11 inox
Plaquitas ER11 INOX

En Amazon tenéis los siguientes artículos para SER en este enlace.

Para los relacionados con plaquitas 11ER, este enlace.

Para los relacionados con plaquitas 16ER, este enlace.

Para los relacionados con plaquitas 22ER, este enlace.

Portacuchillas o portaplaquitas SNR - Para Roscar Interior

parámetros porta torno SNR

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Para el porta de roscar exterior, tenéis que comprar los insertos ER. Para el de roscas interiores tenéis que comprar los IR.

Donde comprar porta chuchillas SNR y sus plaquitas

porta cuchillas roscar interior SNR
Modelos Portacuchillas SNR para Roscar Interior
portaplaquitas SNR
Modelos Portacuchillas SNR 2 para Roscar Interior
inserto roscar 16ER 16IR
Plaquitas 16ER AG60 H01
inserto roscar 16ER 16IR
Plaquitas 11ER A55/A60 H01
inserto roscar ER
Plaquitas 16ER / 22ER ACEROS
inserto roscar ER11 inox
Plaquitas ER11 INOX

En Amazon tenéis los siguientes artículos para SNR en este enlace.

Para los relacionados con plaquitas 11ER, este enlace.

Para los relacionados con plaquitas 16ER, este enlace.

Para los relacionados con plaquitas 22ER, este enlace.

Portacuchillas o portaplaquitas SNR - Para Roscar Interior

parámetros porta torno SNR

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Para el porta de roscar exterior, tenéis que comprar los insertos ER. Para el de roscas interiores tenéis que comprar los IR.

Donde comprar porta chuchillas SNR y sus plaquitas

porta cuchillas roscar interior SNR
Modelos Portacuchillas SNR para Roscar Interior
portaplaquitas SNR
Modelos Portacuchillas SNR 2 para Roscar Interior
inserto roscar 16ER 16IR
Plaquitas 16ER AG60 H01
inserto roscar 16ER 16IR
Plaquitas 11ER A55/A60 H01
inserto roscar ER
Plaquitas 16ER / 22ER ACEROS
inserto roscar ER11 inox
Plaquitas ER11 INOX

En Amazon tenéis los siguientes artículos para SNR en este enlace.

Para los relacionados con plaquitas 11ER, este enlace.

Para los relacionados con plaquitas 16ER, este enlace.

Para los relacionados con plaquitas 22ER, este enlace.

Portacuchillas o portaplaquitas SRAP

porta insertos torno SRAP parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas SRAP y sus plaquitas

portaplaquitas torno SRAP
Modelos Portacuchillas SRAP
insertos torno RPGT aluminio
Plaquitas RPGT08T2
insertos torno RPGT aluminio
Plaquitas RPGT10T3
inserto torno RPMT10T3
Plaquitas RPMT10T3 VP15TF Mitsubishi
inserto torno RPMT10T3
Plaquitas RPMT08T2 VP15TF Mitsubishi
insertos torno RPG RPM
Insertos RPGT / RPMW / RPMT

Cuidado con los artículos que comparten insertos RP y RC. Entre ellos hay diferencias, y los RP suelen llevar la T entre sus números. En la ultima opción están todos mezclados, con opción de rompe virutas (T) o sin ella (W).

En Amazon tenéis los siguientes artículos para RPGT en este enlace.

Portacuchillas o portaplaquitas SRDPN

porta cuchillas torno SRDPN parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas SRDPN y sus plaquitas

portainsertos torno SRDPN
Modelos Portacuchillas SRDPN
insertos torno RPGT aluminio
Plaquitas RPGT08T2
insertos torno RPGT aluminio
Plaquitas RPGT10T3
insertos torno RPGT aluminio
Plaquitas RPGT1204
inserto torno RPMT10T3
Plaquitas RPMT10T3 VP15TF Mitsubishi
inserto torno RPMT10T3
Plaquitas RPMT08T2 VP15TF Mitsubishi
insertos torno RPG RPM
Insertos RPGT / RPMW / RPMT

Cuidado con los artículos que comparten insertos RP y RC. Entre ellos hay diferencias, y los RP suelen llevar la T entre sus números. En la ultima opción están todos mezclados, con opción de rompe virutas (T) o sin ella (W).

En Amazon tenéis los siguientes artículos para SRDPN en este enlace.

Portacuchillas o portaplaquitas SRGP

portacuchillas torno SRGP parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles.

Donde comprar porta chuchillas SRGP y sus plaquitas

portainsertos torno SRGP
Modelos Portacuchillas SRGP
portainsertos torno SRGP
Modelos Portacuchillas SRGP mas modelos
insertos torno RPGT aluminio
Plaquitas RPGT08T2
insertos torno RPGT aluminio
Plaquitas RPGT10T3
inserto torno RPMT10T3
Plaquitas RPMT10T3 VP15TF Mitsubishi
inserto torno RPMT10T3
Plaquitas RPMT08T2 VP15TF Mitsubishi
insertos torno RPG RPM
Insertos RPGT / RPMW / RPMT

Cuidado con los artículos que comparten insertos RP y RC. Entre ellos hay diferencias, y los RP suelen llevar la T entre sus números. En la ultima opción están todos mezclados, con opción de rompe virutas (T) o sin ella (W).

En Amazon tenéis los siguientes artículos para SRDPN en este enlace.

Portacuchillas o portaplaquitas SRAC

portacuchillas torno SRAC parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Estos modelos son para plaquitas RC, que son muy parecidas a las RP.

Donde comprar porta chuchillas SRAC y sus plaquitas

portacuchillas torno SRAC
Modelos Portacuchillas SRAC
insertos torno RPGT aluminio
Plaquitas RPGT0803
insertos torno RPGT aluminio
Plaquitas RPGT1003
insertos torno RPGT aluminio
Plaquitas RPGT1204
inserto torno RPMT10T3
Plaquitas RPMT1204 VP15TF Mitsubishi
insertos torno RPG RPM
Insertos RPGT / RPMW / RPMT

Cuidado con los artículos que comparten insertos RP y RC. Entre ellos hay diferencias, y los RP suelen llevar la T entre sus números. En la ultima opción están todos mezclados, con opción de rompe virutas (T) o sin ella (W).

Portacuchillas o portaplaquitas SRDCN

portainsertos torno SRDCN parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Estos modelos son para plaquitas RC, que son muy parecidas a las RP.

Donde comprar porta chuchillas SRDCN y sus plaquitas

portacuchillas torno SRDCN
Modelos Portacuchillas SRDCN
insertos torno RPGT aluminio
Plaquitas RPGT0803
insertos torno RPGT aluminio
Plaquitas RPGT1003
insertos torno RPGT aluminio
Plaquitas RPGT1204
inserto torno RPMT10T3
Plaquitas RPMT1204 VP15TF Mitsubishi
insertos torno RPG RPM
Insertos RPGT / RPMW / RPMT

Cuidado con los artículos que comparten insertos RP y RC. Entre ellos hay diferencias, y los RP suelen llevar la T entre sus números. En la ultima opción están todos mezclados, con opción de rompe virutas (T) o sin ella (W).

Portacuchillas o portaplaquitas SRGC

porta insertos torno SRGC parámetros

Recordar fijaros en el tamaño de la plaquita para el porta que necesitáis. Tenéis la tabla de arriba con los modelos y los insertos que son compatibles. Estos modelos son para plaquitas RC, que son muy parecidas a las RP.

Donde comprar porta chuchillas SRGC y sus plaquitas

porta cuchillas torno SRGC
Modelos Portacuchillas SRGC
insertos torno RPGT aluminio
Plaquitas RPGT0803
insertos torno RPGT aluminio
Plaquitas RPGT1003
insertos torno RPGT aluminio
Plaquitas RPGT1204
inserto torno RPMT10T3
Plaquitas RPMT1204 VP15TF Mitsubishi
insertos torno RPG RPM
Insertos RPGT / RPMW / RPMT

Cuidado con los artículos que comparten insertos RP y RC. Entre ellos hay diferencias, y los RP suelen llevar la T entre sus números. En la ultima opción están todos mezclados, con opción de rompe virutas (T) o sin ella (W).

Trucos, curiosidades, profundizando en el torno

En el siguiente video, Maquineros CNC nos muestra un truquito para posicionar los porta cuchillas de forma rápida en un cambio rápido de herramienta, aunque también se puede extrapolar a los fijos.

Como esta entrada de guía de cuchillas para el torno es muy extensa, pasare a otras todo lo que son temas de kits, y cosas así. Ha quedado una buena colección de porta cuchillas e insertos para principiantes. Terminamos aquí y veremos mas en siguientes capítulos. No olvides repasar la sección del Torno del blog para conocer todo el contenido relacionado.

Saludos,

Entradas relacionadas

Entradas mas recientes

2 comentarios en “Guía de cuchillas para torno”

  1. Esta muy bueno todo, solo quiero saber si puedo consultar cuando necesite información en otro momento. Y si es así, si tienen wahtsapp telegram, o alguna otra vía más social e interactiva, quizás algún grupo

Deja un comentario

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

Este sitio usa Akismet para reducir el spam. Aprende cómo se procesan los datos de tus comentarios.
