HLPSL CNC: Diseño 3D Open Source

HLPSL CNC Router render vista

Veamos como es el diseño 3D de la HLPLSL CNC Router. Los archivos oficiales del proyecto estarán recopilados en esta sección. Cualquier modificación, será comunicada en este apartado.

El proyecto ha sido diseñado y desarrollado bajo el software gratuito de FreeCAD. Además, este proyecto de HLPSL CNC Router es Open Source, y por ello liberamos para todos los diferentes archivos necesarios para replicar. Aquí encontraras el archivo de diseño 3d de la HLPSL CNC.

El proyecto puede ser modificado y adaptado a vuestras necesidades de tamaño. Este diseño no puede ser vendido, ni en su formato digital ni en su formato físico. Cualquier duda al respecto, podéis poneros en contacto, ya sea mediante el formulario de contacto del blog o mediante el canal de Telegram habilitado.

Por si alguien es usuario de Fusion 360, ha de saber que puede cargar los archivos 3D en este software sin problema, para efectuar las acciones que considere, hacer despiece o cualquier operación.

Modelo 3D de HLPSL CNC Router

El siguiente archivo de diseño 3d de la HLPSL CNC contiene el modelo 3D de la maquina ensamblada. Podéis hacer uso de este diseño para proceder al montaje de vuestra replica si fuera necesario. Revisar los posibles cambios en el Changelog.

En el Despiece y planos PDF encontrareis los STEP de cada pieza por separado. En los planos, se indica las métricas de las roscas y algún detalle a tener en cuenta para fabricar las piezas.

Información de los kits

Kits de las piezas 3d impresas según funcionalidad y piezas de aluminio

Algunas piezas de este diseño pueden realizarse mediante una impresora 3d, como por ejemplo soportes de los finales de carrera o las carcasas que cubren los husillos para evitar que se llenen de virutas.

En caso de que no dispongas de impresora 3d, ofrecemos la impresión de estas piezas si las necesitaras. Puedes contactar con los creadores del proyecto a través del canal de Telegram o de la sección de contacto.

Dejamos disponible un pack con solo el kit de piezas de aluminio, que es lo que se mecanizaría si compráis el juego de piezas mecanizadas a los autores del proyecto.

Modelos 3d de los spindles compatibles

Dentro del fichero del modelo 3d del router CNC encontrareis archivos con cada modelo de spindle por separado, al igual que su placa de aluminio necesaria para su instalación.

Respecto a la compatibilidad de los Spindles, que para este proyecto tenemos tres posibilidades. Aunque luego podéis adaptar lo que queráis. Para eso esta el modelo 3d, para que tengáis libertad.

Hemos contado con tres posibles candidatos:

  • Makita RT0700C: La mítica Makita, el router de mano, que con un soporte, lo podemos acoplar a la CNC. La opción mas básica y mínima para este modelo de router CNC.
  • Spnindle cuadrado GPenny 1,5kW: Pasamos a este formato de spindle, el cual ya cuenta con un variador. Podemos regular la velocidad y dispone de collets ER16.
  • Spindle cuadrado GPenny 2,2kW: Lo mismo que el caso anterior, pero con mas potencia y con collets ER20. Este sería el modelo ideal para esta fresadora CNC.

Con estas tres opciones (de menos potencia y coste a mas potencia y coste), el router esta bien equipado. Si no os interesa, o queréis montar un spindle de los refrigerados por agua, estos ya son con cuerpo redondo, tendréis que adaptar la placa de aluminio para poder acoplar las abrazaderas de este tipo de spindle.

Recomendación sobre acoplar spindles de tipo redondo (no aplicable a la Makita 700C porque su abrazadera ya es bastante alta y no tiene tanto cuerpo). Usar siempre abrazaderas dobles, aunque si encontráis una que sea bastante alta, de al menos 5cm), podría valer con una. A veces es mas fácil encontrar las finas, y ahí hay que montar siempre doble abrazadera, para que quede el spindle bien anclado.

Consideraciones generales sobre el modelo 3D

Algunos comentarios al respecto del contenido del modelo 3D, el cual es lo que veis en la imagen superior.

  • Todas las partes de aluminio a mecanizar o cortar en laser se pueden copiar a otro nuevo documento para preparar los archivos de corte.
  • La tornillería esta incluida, así como arandelas. Tenerlo en cuenta a la hora de realizar el montaje.
  • Accesorios como sensores inductivos (finales de carrera), están incorporados en el diseño.
  • Tanto el cableado como las cadenas porta cables, no están incluidas en el diseño.
  • Se facilitan los modelos de los 3 spindles compatibles, con su pletina base ya diseñada.
  • Las 2 bases de trabajo (elementos de color marrón), pueden ser de madera, un plástico (tipo PVC o HDPL) o aluminio. También pueden reemplazarse por perfil plano de aluminio. Queda al gusto del usuario.
  • Las cubiertas de los husillos del eje Y son piezas de plástico impreso. Pueden realizarse en una impresora 3d.
  • Algún soporte de los finales de carrera también es de plástico, para poder fabricarse con una impresora 3d.
  • No dejéis de leer la guía de montaje, donde se darán los tips necesarios.
  • Existe un archivo aparte para la lista de materiales. Podéis encontrarla aquí.

Como breve anotación sobre el diseño modelado, si algún elemento es alterado, el resultado ya no va a ser el mismo. Quiero decir, si por abaratar este diseño se mecanizan las piezas a un espesor menor o montamos una guías de una serie mas pequeña, todo va en detrimento del resultado. Ser conscientes de ello.

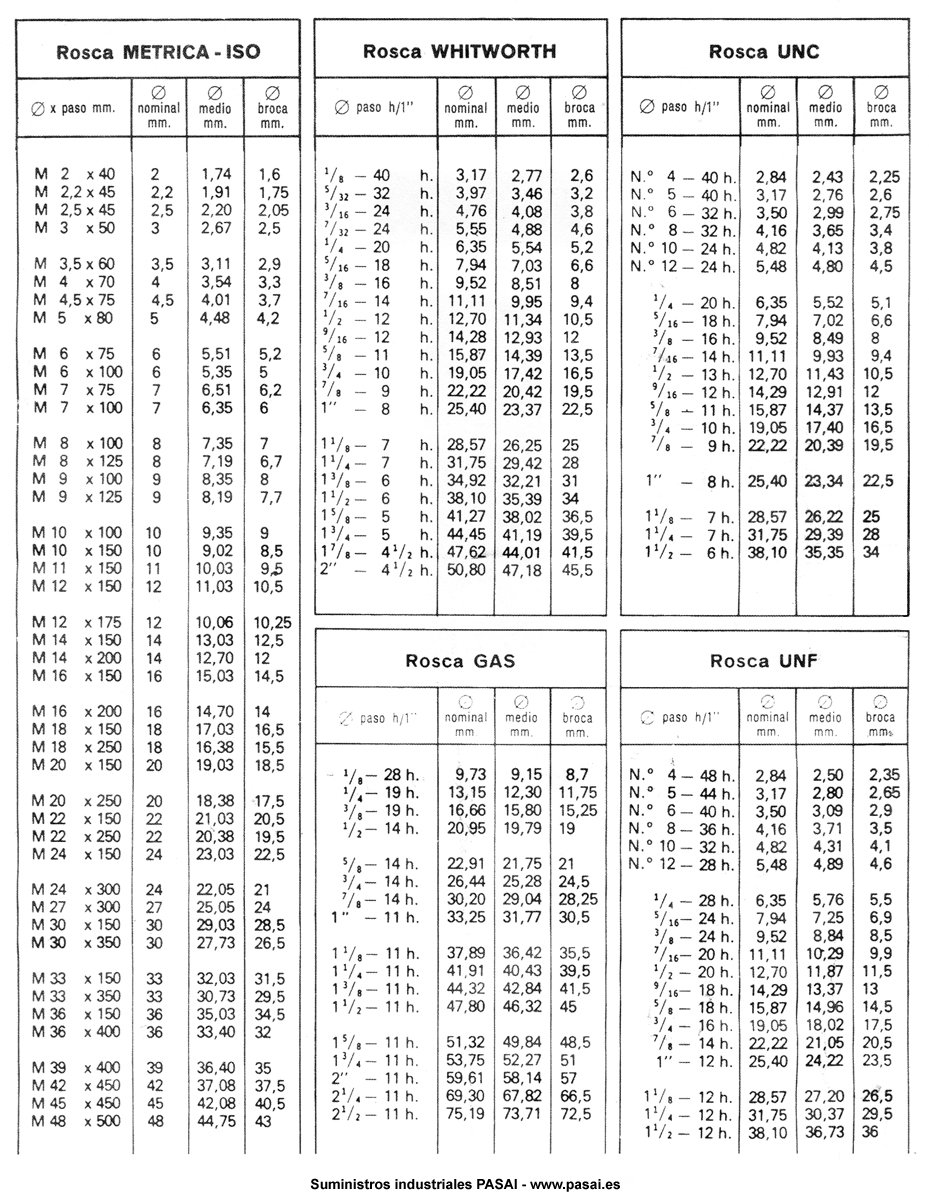

Tabla de métricas y taladros normalizados

Para el que vaya a realizar el proceso de taladrado y roscado a mano, o mandar los datos a un taller, os dejo una tabla con las métricas de las roscas y el diámetro de la broca a usar para realizar el taladro previo.

En el modelo 3d ya se han dejado los agujeros a roscar con el diámetro normalizado, pero siempre esta bien repasar y conocer estos datos. Especialmente interesante si vais a pedir el corte a laser, pues en este sistema, la gran mayoría de agujeros, los vais a tener que hacer vosotros cuando os lleguen las piezas.

tabla de roscas y diámetro de broca

Changelog

Listado de cambios efectuados en los archivos correspondientes al diseño 3D:

  • Creación [10/12/2021]: Liberada la versión 1 de la HLPSL CNC Router. Link Modelo 3d v1.
  • Revisión 2[09/01/2022]: Actualizado el archivo con todos los modelos y placas base de los spindles en un único archivo zip.
    • Ahora en el archivo zip del modelo CAD están incluidos los principales archivos relacionados:
      ● CNC_HLPSL_Master.step
      ● CNC_HLPSL_Placa_base_230mm.step
      ● CNC_HLPSL_Placa_base_250mm.step
      ● CNC_HLPSL_Placa_base_260mm.step
      ● CNC_HLPSL_Protector_husillo_chapa_plegada.step
      ● CNC_HLPSL_Spindle_cuadrado_G-Penny_1,5Kw.step
      ● CNC_HLPSL_Spindle_cuadrado_G-Penny_2,2Kw.step
      ● CNC_HLPSL_Spindle_Makita_RT0700C.step
      ● CNC_HLPSL_Spindle_redondo_G-Penny 2,2Kw.step

      Lista de cambios CAD:
      ● Modificados soportes de protector de husillo
      ● Modificado protector de husillo impresión 3D
      ● Modificado mdf de base
      ● Modificada pieza separador Nema23 de Z
      ● Añadidas tapas impresas para agujeros patas BF y Nema23 en puente
      ● Añadido amarre cadena portacables eje X
      ● Añadido amarre cadena portacables eje Y
      ● Añadidos soportes aéreos cadena portacables eje Y
      ● Añadidos insertos roscados a mdf de base
      ● Corrección de algunas piezas que no aparecían en el CAD
      ● Revisión y actualización de tornillería

      Próximamente se podrán descargar también archivos con CAD separado de piezas de aluminio, piezas para imprimir, planos y la documentación relacionada
